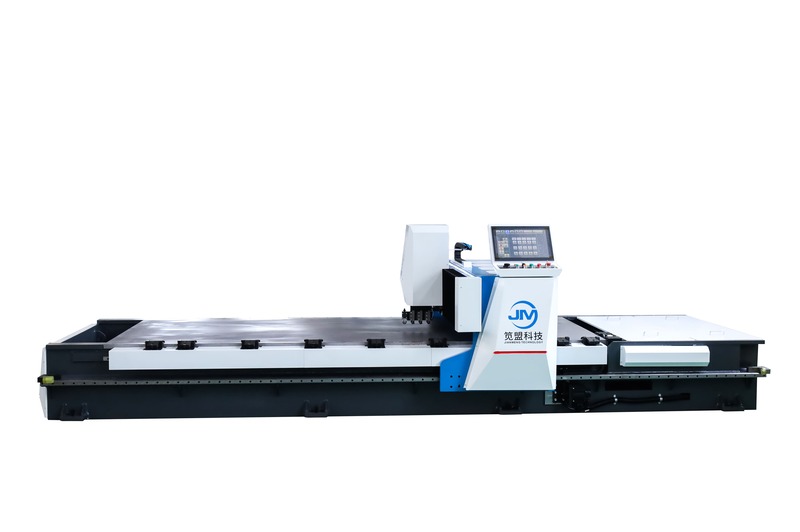

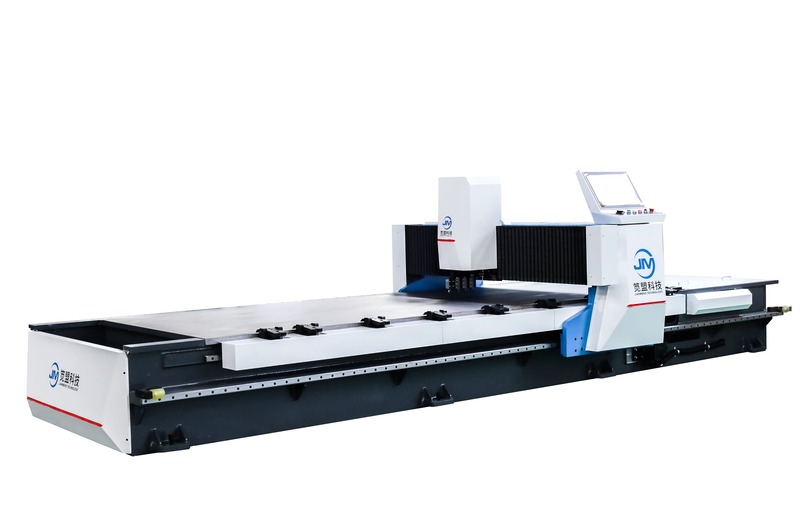

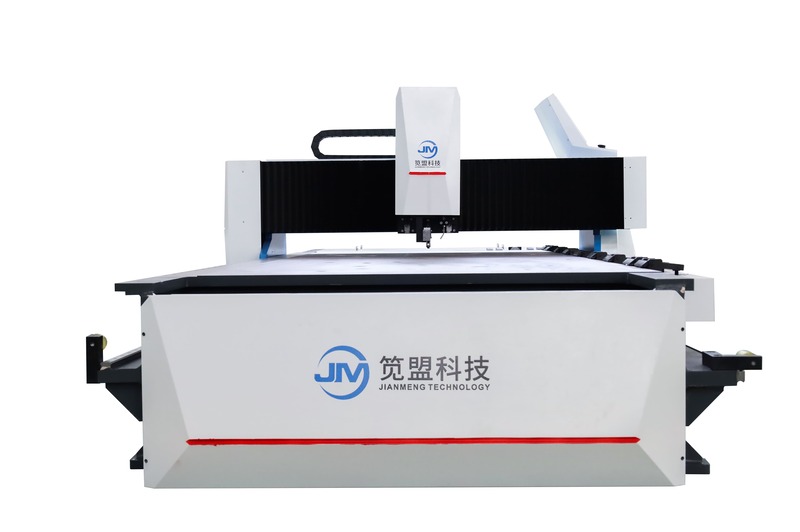

Αυτόματο μηχάνημα αυλάκωσης τεσσάρων πλευρών V

Η JM είναι κορυφαίος κατασκευαστής αυτόματων μηχανών αυλάκωσης τεσσάρων πλευρών στην Κίνα. Το μηχάνημα αυλάκωσης είναι εξαιρετικά αποτελεσματικό σε εργασίες ακριβείας και κάμψη γωνιών για τη διατήρηση των άκρων. Χρησιμοποιώντας τη μηχανή αυλάκωσης V που είναι σταθερή στην κάμψη των μεταλλικών φύλλων, μπορούν να διπλωθούν σε σφιχτά, χωρίς ραφή τεμάχια εργασίας.

Μοντέλο:GSFM 1250×4000 GSFM 1500×4000

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εισαγωγή

Η αυτόματη μηχανή αυλάκωσης τεσσάρων πλευρών V χρησιμοποιείται για την επεξεργασία μεταλλικών φύλλων που είναι καλό για κάμψη. Η μηχανή κοπής CNC V εξασφαλίζει υψηλή ακρίβεια και απόδοση, επιτρέποντας πολύπλοκα σχέδια και σχήματα.

Διαμόρφωση

Σύστημα CNC με μεγάλη οθόνη αφής	EASYCAT
Υδραυλικό σύστημα ελέγχου	Ταϊβάν AirTAC
Σερβοκινητήρας	EASYCAT
Πλανητικός μειωτής	Ταϊβάν Λίμιν
Στοιχείο στεγανοποίησης κυλίνδρου	Ιαπωνία Valqua
Διακόπτης εγγύτητας	Ιαπωνία Όμρον
Μονοπολικός/διπολικός διακόπτης αέρα	Γαλλία Σνάιντερ
Επαφές AC	Γαλλία Σνάιντερ
Μικρο/Θερμικό ρελέ	Γαλλία Σνάιντερ
Διακόπτης κυκλώματος	Γαλλία Σνάιντερ
Κουμπί	Γαλλία Σνάιντερ
Ρουλεμάν	Ιαπωνία SFK
Μαχαίρι κράματος	Νότια Κορέα Korloy
Βαρύ γραμμικό οδηγό	Ταϊβάν TBI
Καλώδιο εργαλειομηχανών	Γερμανία Igus

Πόδια πίεσης

Το πόδι πίεσης αποφεύγει αυτόματα τα εμπόδια και δεν υπάρχει τυφλή περιοχή στην επεξεργασία.

Θήκη εργαλείου

Η βάση εργαλείων μπορεί να περιστραφεί 90° και να συνεργαστεί με τον κινητήρα Υ1 υψηλής ισχύος για να πραγματοποιήσει την οριζόντια αυλάκωση της πλάκας

Βοηθητικά πόδια πίεσης

Τα βοηθητικά πόδια πρέσας είναι πολυάριθμα και επιστημονικά κατανεμημένα, υδραυλικό έλεγχο, σταθερά και αξιόπιστα

Παράμετρος

Επεξεργάσιμη σειρά
Μέγιστο πλάτος κατεργάσιμου φύλλου	1250 χλστ
Μέγιστο μήκος κατεργάσιμου φύλλου	4000 χλστ
Μέγιστο πάχος κατεργάσιμου φύλλου (ανοξείδωτος χάλυβας)	5,0 χλστ
Ελάχιστο πάχος κατεργάσιμου φύλλου	0,4 χλστ
Ελάχιστη απόσταση από την αυλάκωση σε σχήμα V έως την άκρη	12,0 χιλ
Επιπεδότητα
Επιπεδότητα τραπεζιού	±0,03 χλστ
Μέγιστη ταχύτητα άξονα
Μέγιστη ταχύτητα άξονα παράλληλη προς τον άξονα Χ	120 m/min
Μέγιστη ταχύτητα άξονα παράλληλη προς τον άξονα Υ1	60 m/min
Μέγιστη ταχύτητα άξονα παράλληλη προς τον άξονα Υ2	60 m/min
Μέγιστη ταχύτητα άξονα παράλληλη προς τον άξονα Z	10 m/min
Μέγιστη ταχύτητα άξονα παράλληλη προς τον άξονα U	10 m/min
Ακρίβεια τοποθέτησης
Ακρίβεια θέσης άξονα (X, Y1, Y2, Z, U)	0,05 χλστ
Επίλυση ισχύος
Ανάλυση άξονα (X, Y1, Y2, Z, U)	0,001 χλστ
Ισχύς σερβοκινητήρα
Ισχύς σερβοκινητήρα άξονα Χ	5,5 KW
Ισχύς σερβοκινητήρα άξονα Y1	5,5 KW
Ισχύς σερβοκινητήρα άξονα Y2	1,0 KW
Ισχύς σερβοκινητήρα άξονα Z	1,0 KW
Ισχύς σερβοκινητήρα άξονα U/A	0,75 KW

Η περίπτωσή μας

Ο πελάτης μας από την Ταϊβάν επισκέφτηκε το εργοστάσιό μας και ενδιαφέρθηκε πολύ για αυτό το μηχάνημα αυλάκωσης τεσσάρων όψεων. Υπέγραψαν συμβόλαιο μαζί μας επί τόπου για ένα super custom μοντέλο GSFM 1500×100000. Ο πελάτης το χρησιμοποιεί τώρα και δεν έχει τίποτα άλλο παρά επαίνους για την απόδοσή του.
