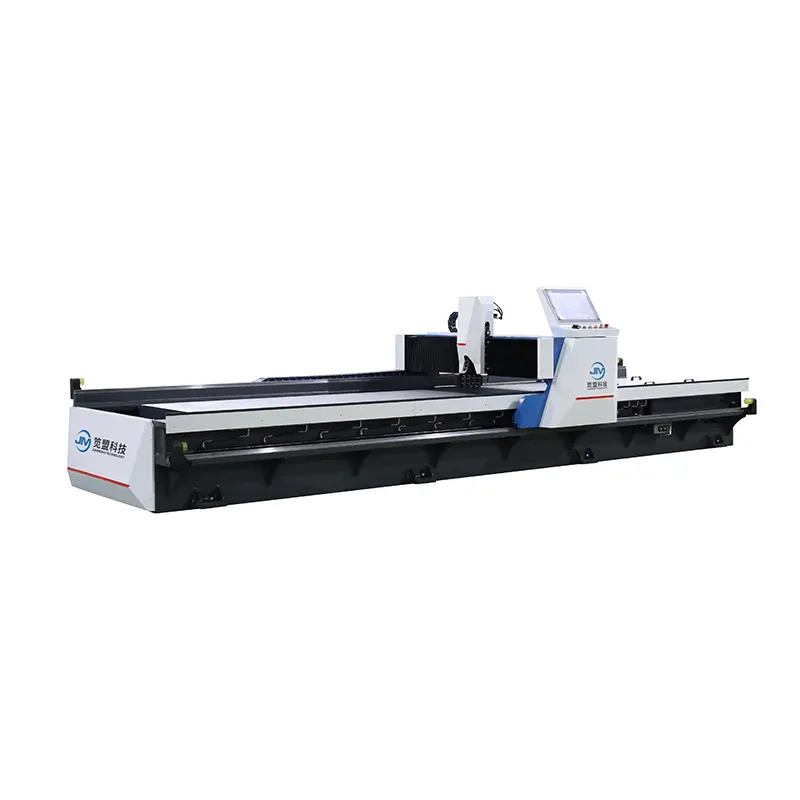

Μηχανή αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V

Το μηχάνημα αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V από τον επαγγελματικό κατασκευαστή μηχανών αυλάκωσης v JM στην Κίνα, αυτό το μηχάνημα υποστηρίζει αυλάκωση σταθερού σημείου, επεξεργασία ανόμοιων εργασιών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η ανθεκτική μηχανή αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V παράγεται από την JM, τον κατασκευαστή μηχανών αυλάκωσης V στην Κίνα. Το μηχάνημα αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V έχει αριθμητικό έλεγχο 5 αξόνων και το σύστημα σερβοελέγχου επιτρέπει τον πλήρη αυτοματισμό, ενισχύοντας τελικά την ακρίβεια των εργασιών αυλάκωσης.

Χαρακτηριστικά Προϊόντος:

1. Σύστημα ελέγχου πέντε αξόνων, με βιομηχανική οθόνη αφής, παρακολουθεί σε πραγματικό χρόνο την κατάσταση της μηχανής αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V.

2. Η εγκάρσια δοκός της μηχανής αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V οδηγείται από διπλούς σερβοκινητήρες, εξοπλισμένους με διπλό πλανητικό μειωτήρα υψηλής ισχύος, που λειτουργεί ομαλά.

3. Πλήρης έλεγχος σερβομηχανισμού για υψηλότερη ακρίβεια τοποθέτησης και ταχύτητα λειτουργίας.

4. Η μηχανή αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V υποστηρίζει αυλάκωση σταθερού σημείου, επεξεργασία ανόμοιων εργασιών.

Τεχνικά στοιχεία της Οριζόντιας Διπλής Κίνησης αυλακωτής μηχανής σχήματος V

Επεξεργασιμότητα	Μήκος επεξεργασίας	2500 mm	3200 χλστ	4000 χλστ	6000 χλστ
	Πλάτος επεξεργασίας	1250/1500 χλστ	1250/1500 χλστ	1250/1500 χλστ	1250/150 χλστ
	Πάχος επεξεργασίας	0,4-5,0 χλστ	0,4-5,0 χλστ	0,4-50 χλστ	0,4-50 χλστ
	Ελάχιστη απόσταση ακμών	8 χιλιοστά	8 χιλιοστά	8 χιλιοστά	8 χιλιοστά
Ταχύτητα επεξεργασίας	Gantry (άξονας Χ)	0-120 m/min	0-120μ/λεπτό	0-120 m/min	0-120μ/λεπτό
	Κίνηση βάσης εργαλείου (άξονας YI).	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Κινητό σύσφιξη (άξονας Υ2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Στήριγμα εργαλείου (άξονας Z) πάνω και κάτω	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Ακρίβεια επεξεργασίας	Επαναλαμβανόμενο σφάλμα τοποθέτησης του άξονα τοποθέτησης	0,015 χλστ	0,015 χλστ	0,015 χλστ	0,015 χλστ
Ακρίβεια επεξεργασίας	Ελάχιστη ανάλυση του άξονα τοποθέτησης	0,001 χλστ	0,001 χλστ	0,001 χλστ	0001 χλστ
Τραπέζι	Επιπεδότητα τραπεζιού	±0,03 χλστ	±0,03 χλστ	±0,03 χλστ	±0,03 mm
Εξωτερικά διαστάσεις	Μήκος	4400 χλστ	5100 χλστ	5900 χλστ	7900 χλστ
	Πλάτος επεξεργασίας	2000/2250 χλστ	2000/2250 χλστ	2000/2250 χλστ	2000/2250 χλστ
	Υψος	1550 χλστ	1550 χλστ	1550 χλστ	1550 χλστ

Εξαρτήματα οριζόντιας διπλής κίνησης μηχανής αυλάκωσης σε σχήμα V

- Σύστημα CNC με μεγάλη οθόνη αφής: Taiwan Superior

- Σερβοκινητήρας: Taiwan Superior

- Πλανητικός μειωτήρας: Taiwan Liming

- Στοιχείο στεγανοποίησης κυλίνδρου: Japan Valqua

- Διακόπτης εγγύτητας: Japan Omron

- Μονός/διπλός διακόπτης αέρα : France Schneider

- Επαφές AC: France Schneider

- Κουμπί: France Schneider

- Διακόπτης κυκλώματος: France Schneider

- Θερμικό ρελέ: France Schneider

- Micro ρελέ: France Schneider

- Μαχαίρι κράματος: Korea Korloy

- Βαριά γραμμική ράγα οδήγησης: Ταϊβάν TBI

- Καλώδιο εργαλειομηχανών: Γερμανία Igus

Βιομηχανία Εφαρμογών:

Η μηχανή αυλάκωσης οριζόντιας διπλής κίνησης σε σχήμα V παρέχει υψηλής ποιότητας λύσεις αυλάκωσης για τους παρακάτω κλάδους:

- Αρχιτεκτονική διακόσμηση

- Μπάνιο

- Διαφημιστική σήμανση

- Επεξεργασία από ανοξείδωτο χάλυβα

- Εξοπλισμός ανελκυστήρων
